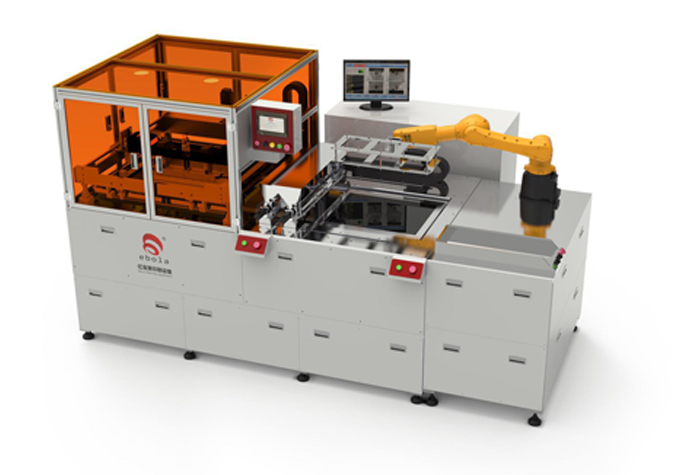

丝印机

EPL-SY5061CCD

单张FPC软性线路板、软硬结合板文字/防焊(SM)印刷生产

Single sheet FPC flexible circuit board, soft and hard board writing/solderproof (SM) printing production

设备参数

印刷尺寸: 500X610mm

平台尺寸: 650X700mm

最大网框:(外)950X910mm(固定尺寸)

设备尺寸:长3200X宽2000X高1850mm

设备重量: 2000KG

最高印次: 240次/Hr

设备功率: 11.5KW

产品特点

●印刷主机四柱升降式结构,双平台交叉进出设计。

●印刷平台采用进口鋁合金材质表面硬质阳极处理,配合强力真空吸附。

●印刷区采用UVW对位平台配合日本CCD视觉系统及工业电脑,采用4支数字相机抓取mark位置达到精确对位功能。●印刷压力采用数字恒压控制方式，可直接于控制触摸屏中数字化设置显示,直观高效,确保印刷膜厚均匀性。●网版采用固定尺寸方便拆装,配合机械及气动锁紧功能保障印刷时不发生移位的情况以达到印刷精度要求。

●系统智能化:制品料号生产时所设置的参数可保存,后续再生产同一料号时直接调取或者以扫描二维码方式选择保存或使用,通过对接MES系统，逐步实现智能化制造管理。

●整机可设置多级权限密码管理系统,可根据公司内部实际情况开放操作设备权限,避免出现无关作业员误操作。

●.上料和下料系统采用智能六轴机器人配合吸盘工作,完成FPC制品的取放动作，上料盘设计使用PIN定位制品并有防止多张制品同时吸着的现象或者采用视觉自动定位系统配合六轴机器人。●整机设有多道安全保护装置,提高整机的安全性能。
