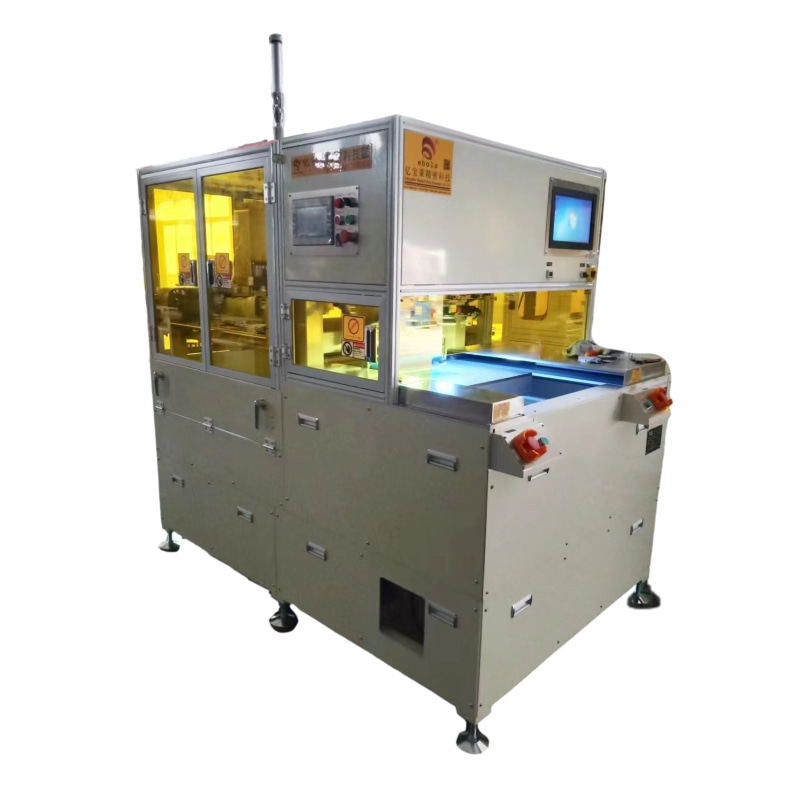

血糖试纸CCD丝印机 EPL-SY2535CCD

四柱式跑台结构,CCD自动对位、自动印刷、自动除尘除静电,印刷精度0.01mm,涂层均匀性±1um.
定制咨询 138-0228-6023

产品详情

产品适用于:血糖试纸、尿酸试纸、乳酸试纸等电化学生物试纸电极印刷。

产品主要参数:

印刷尺寸:最大250*350mm,最小:100*100mm

平台尺寸:400*600mm

网框尺寸:660*770mm

承印厚度:0.05-2.0mm

重复对位精度:±0.01mm

墨层厚度均匀性:±1um

吸风孔距/孔径:10*10mm/1.0mm

CCD镜头数:2个130万像素

视野范围:12*9mm

电源/功率:380V/50HZ/5KW

设备重量:1500KG

外形尺寸:2200X1350X1900mm



产品主要功能特点:

1、整机采用四柱式印刷前后跑台结构。

2、印刷采用伺服电机驱动,配合进口滚珠丝杆传动及滑块水平导向,有效保证印刷的平稳顺畅。

3、印刷/生产参数数显设计,PLC控制。

4、印刷压力采用伺服力矩模式控制,数显自动调节。

5、印刷行程采用脉冲绝对位置控制,触摸屏内数显设置。

6、印刷网版采用手动锁紧和自动锁紧,一键式操作,与整机联动保护。

7、印刷平台采用进口铝板精磨加工,阳极硬质氧化处理。

8、制品表面自动除尘除静电功能。

9、2套130万象素的CCD画像处理系统,配合UVW对位平台,自动调节位置,抓取不同形状的MARK点,系统自动校正补偿,操作方便,印刷精度更高。

10、印刷区安装铝型材亚克力护罩,起到防尘及安全防护作用。

11、安全门连锁装置、安全光栅装置、双手启动按钮、一键暂停等装置,保障设备安全运行,提高整机的安全性能。

12、预留PLC网口对接客户MES系统端口,生产数据远程管理更方便智能。
